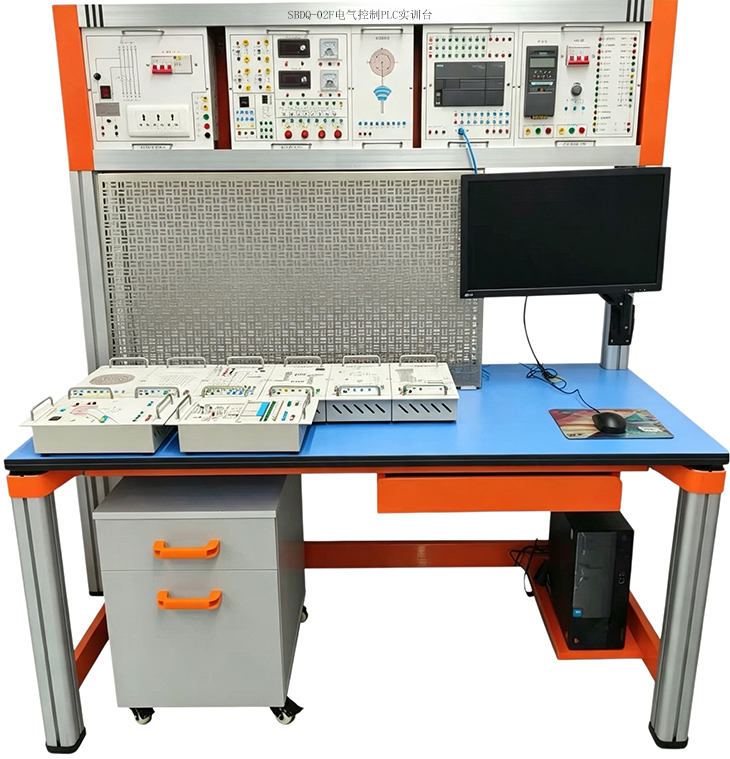

SBDQ-02F电气控制PLC实训台
一、设备概述
电气控制PLC实训台,电气控制PLC实训设备专为电气技师、高级技师层级实操技能提升培训研制，设备采用西门子S7‑200 SMART ST40主控PLC，配套模拟量采集模块、变频调速单元、多功能电源系统及完整电气控制实训组件。电气控制PLC实训设备整体结构模块化、工业级布局，完全对标工业现场电气控制、变频驱动、逻辑编程、信号采集与故障排查真实工况。电气控制PLC实训台可开展PLC基础编程、梯形图控制、时序逻辑控制、模拟量采集与调节、变频器多段速控制、电气线路安装规范、设备故障诊断与排除等高阶实训项目，全面满足电气技师、高级技师岗位的实操训练、技能提升、岗位考核与技术比武教学需求。
二、技术参数
1.电源：三相五线/380V/50Hz
2. 功率：0.5kVA
3.实训工作台尺寸为：1500×700×1700mm(长×宽×高)。
4.网孔板尺寸为：980mm(板的宽度)×560mm(板的长度)。
5. 网板上的网孔尺寸为：5mm（孔的宽度）×10mm(孔的长度)，长圆孔。
三、设备可实验内容
（一） PLC基础实验：
1.包含16种常用实验：
1)传输指令实验；
2)定时器指令实验；
3)计数器指令实验；
4)移位指令实验；
5)比较指令实验；
6)步进程序指令实验；
7)跳转指令实验；
8)子程序调用实验；
9)中断控制指令应用实验；
10)编码、解码指令实验；
11)数码管显示实验；
12)拨码器输入实验；
13)光电编码检测实验；
14)脉冲输出、速度位置控制指令实验；
15)算术运算指令实验；
16)高速计数指令实验。
（二）自动控制被控对象训练内容：
2.包含6种常用实验电板：
1)水塔水位自动系统实验；
2)温度控制系统实验；
3)电机控制系统实验；
4)铁塔之光控制实验；
5)交通灯控制实验；
6)霓虹灯控制实验。
（三）包含3种煤矿专用实验板：
1)煤炭井下排水系统实验；
2)立井罐笼系统实验；
3)皮带输煤机系统实验。
四、设备要求
1. 该设备为综合性设备，可以进行维修电工初级、中级、高级、技师、高级技师的职业技能培训。
2.该设备需配备工业级PLC, 配套专业编程软件和编程电缆。
3. 设备需坚固耐用。
4. 设备单元接口标准化，兼容性强，扩展性强。
5.设备需具备高安全性，具备短路保护，漏电保护，过载保护等多种保护功能。
五、设备以下配置
|
序号 |
设备组成 |
部件名称 |
设备参数 |
数量 |
|
1 |
实验台 |
铝合金型材桌体 |
1. 工作台为钢铝合金结构，外形美观，坚固耐用。 2. 工作台的底部采用高强度绝缘垫，安全性高。 3. 结构要求： （1）上部模块区：可放置多功能电源单元、实验电路板、PLC 主机单元、变频调速系统单元等。 （2）中部操作台面：用于进行规范接线训练。 （3）下部设备区：用于放置三相异步电动机等。 （4）右侧用于安装计算机支架及显示屏。 （5）底部用于放置储物柜与计算机主机。 |
1 个 |
|
2 |
实验台 |
实验桌面 |
1. 桌面采用高强度硬度石芯理化板，板厚 12.5mm，边缘最好采用同色 PVC 封边或环氧树脂封边。 2. 实验桌面平滑美观且防火、防水、防磨损。 |
1 个 |
|
3 |
实验台 |
器件柜 |
1. 实验板、实验配件、实验导线等器件，在不用时可以存放在器件柜中，统一保管。 2. 柜门锁且配备不少于 3 把钥匙。 |
1 个 |
|
4 |
实验台 |
计算机支架及键盘托 |
1.
桌体配有计算机放置柜桌体配有键盘托。 |
1 个 |
|
5 |
实验台 |
实验屏 |
实验屏由优质不锈钢钢板经过机械加工成型和特制铝合金防脱落滑轨组成，实验模块单元可在实验屏上自由移动、组合、装卸。实验屏高度为：920mm。 |
1 套 |
|
6 |
配套模块 |
PLC 主机单元 |
1. PLC 主机：采用 S7200 SMART ST40 型 1 台 / 套。 2. 模块配置：提供 EM AM06 模拟量模块 1 台 / 套。 3. 电源输入：三相四线或五线 AC380V±10%，50Hz。 4. 安全保护：具备漏电保护、过流保护、高低压分区接线设计。 5. 接口标准：所有模块采用统一 I/O 接口，支持插拔式安全导线连接。 6. 扩展能力：预留通信模块（RS485、以太网）、模拟量输入/输出模块。 |
1 套 |
|
7 |
配套模块 |
变频调速系统 |
西门子V20, 0.37KW变频器，具有过电压、欠电压保护，变频器、电机过温保护，接地故障保护，短路保护等保护功能。 |
1 套 |
|
8 |
配套模块 |
多功能电源单元 |
1. 电源单元可供交流 380V、220V、直流 24V 三种电源。可以满足设备的不同用电需要。 2. 带有空气开关，具有短路保护，漏电保护功能，安全性高，保障人身安全。 3. 直流电源带有船型开关，可以单独控制直流 24V 电源。 4. 整体结构： （1）采用白色绝缘面板。 （2）左上角区域：设有电源开关、指示灯及小型显示屏，用于显示当前运行状态。 （3）中部区域：配置多个接线端子排和信号输入 / 输出接口，便于学生通过导线搭建控制回路； （4）下方区域：设有不少于 3 个标准三孔电源插座，可为外部设备提供交流 220V 电源； 5. 提供 20 只保险。 |
1 套 |
|
9 |
配套模块 |
实验电路板 |
1. 包含 6 种通用实验电路板，水塔水位，温度控制，电机控制，天塔之光、交通灯、霓虹灯灯。 2. 包含 3 种煤矿专用实验板：煤矿井下排水自动化系统、立井罐笼自动化系统、煤矿皮带输煤机系统等。 3. 接口标准化：所有实验板应采用统一 I/O 接口（如 24V DC 输入 / 输出）。 4. 安全防护等级：煤矿专用模块需符合防爆、防尘、防潮要求，通用模块应具备过流、过压、漏电保护。 5. 模块化设计：各实验板应可独立拆卸、更换，便于维护与课程更新；配套接线端子排、指示灯、按钮开关应布局清晰、标识明确。 6. 配套资源：每块实验板应附带详细指导书、接线图、程序示例及仿真软件，支持 "理论 + 实操 + 调试" 一体化教学。 |
1 套 |
|
10 |
附属设备 |
学生凳 |
钢木方凳 |
2 把 |
|
11 |
配件 |
实验导线、使用说明书等 |
1. 每套设备配备 2# 实验导线 45 根、4# 实验导线 10 根、编程电缆 1 根。 2. 每套设备配备纸质实验指导书。 |
2套 |
