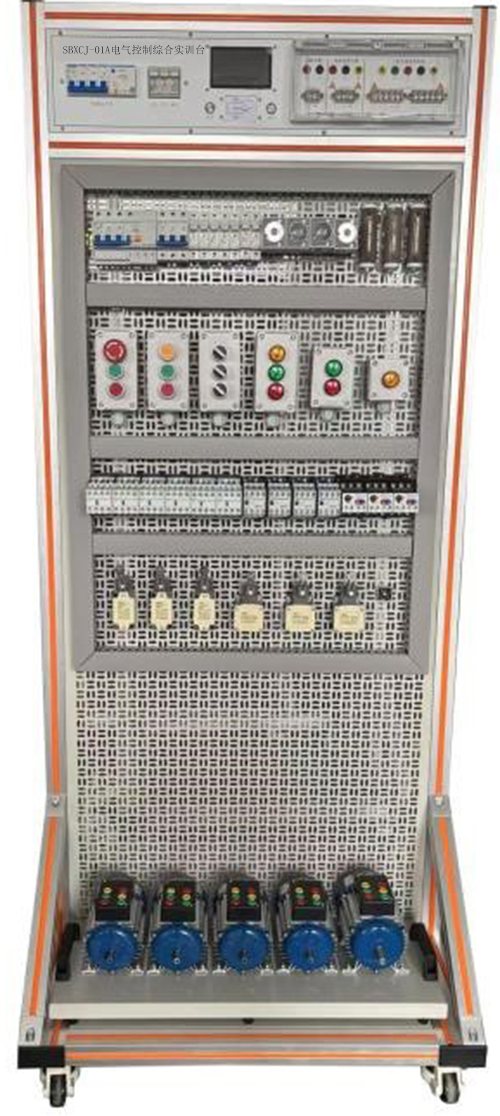

SBXCJ-01A电气控制综合实训台
一、设备概述
电气控制综合实训台，电气控制综合实训设备根据国家新《职业标准》及劳动部颁发的"电工技术等级证"和"电工实操证"等培训、技能等级认定内容要求，以电工国家职业资格中级工、高级工考核内容为基础研发而成。同时该套设备遵循了培训、技能等级认定、竞赛相结合的原则，适用于各类职业学校、技工学校、中专学校、劳动培训及技能技能等级认定等单位的教学培训、实操考核、技能技能等级认定使用，也适用于机电类职业技能竞赛。
电气控制综合实训设备采用采用万能网孔板开放式设计，自由组合的思路，平台配套电力拖动实训套件箱，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、技能等级认定培训及职业竞赛的需要。
二、电气控制综合实训设备技术参数
1.工作电源： AC380V±10％ 50Hz；
2.额定功率：≤1.5kW；
3.安全保护功能：漏电保护、过流保护、短路保护、接地保护；
4.设备外形尺寸不小于以下尺寸：W800*D700*H1829mm ±20mm。
三、电气控制综合实训设备配置清单
|
序号 |
设备名称 |
详细参数要求 |
|
1 |
主体平台 |
1.整体尺寸：W800*D700*H1829mm ±20mm。 2.网孔板尺寸：W718*D40*H1490mm ±20mm，且应该与整体尺寸匹配。 3.平台采用立式结构开放式设计，主体采用约40*80铝型材做骨架，周边采用Q235冷扎钢板做封板，表面静电喷塑处理，整机既坚固耐用，又美观大方。底部装有带脚垫万向轮，万向轮移动时用，可调脚固定时用，移动固定两相宜。顶部安装电源模块，中部为实训区域，依据任务安装不同挂板。 |
|
2 |
电源模块 |
1.功能：为实训任务提供各种电源，至少应具有漏电保护、过流保护、短路保护、接地保护等。 2.尺寸：W718*D98*H158mm ±20mm，且应该与整体尺寸匹配。 3.结构：由箱体和面板组成，采用Q235冷轧钢板折弯后焊接而成，表面静电喷塑处理，文字符采用现代UV打印技术处理，使面板标识清晰且经久耐用。 4.直流电源：DC24V/6.5A，带短路保护及自动恢复功能。 5.两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。 6.电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计。 |
|
3 |
电力拖动挂板 |
1.应包含但不限于以下功能：采用万能网孔板开放式设计，自由组合的思路，平台配套电力拖动实训套件箱，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理实训。 2.尺寸：W718*D40*H1490mm±20mm（不含器件）。 3.结构：挂板采用二横二竖通用网孔设计，2.0mm厚Q235冷轧钢板折弯焊接而成，表面静电喷塑处理。 |
|
4 |
电动机组 |
1.功能：底板采用Q235冷扎钢板折弯后焊接而成，表面静电喷塑处理，底板安装有三相异步电动机及双速电动机，电动机引线采用高绝缘性安全型接线柱引出，以便于学员接线。装有两个黑色铸铝拉手，方便搬运。在设备中作为电路负载模块使用。 2.尺寸：W600*D260*H160mm±20mm（含器件）。 3.三相异步电动机 4台 a)电压： 380V±10% b)功率：≥180W c)频率：50HZ d)接法：Y/△ e)电流：0.4A f)转速：1400r/min 4.双速电机 1台 a)电压： 380V±10% b)频率：50HZ c)接法：Y Y/△ d)电流：0.4A 转速：1400/700r/min |
四、电气控制综合实训台配置清单
|
序号 |
名 称 |
型号与规格 |
单位 |
数 量 |
|
1 |
剩余电流动作断路器 |
NB1LE-40 3P+N C16 |
个 |
1 |
|
2 |
小型断路器 |
NB1-63 3P C16 |
个 |
1 |
|
3 |
交流接触器 |
CJX2-1210 220V |
个 |
6 |
|
4 |
辅助触头 |
F4-22 |
个 |
6 |
|
5 |
中间继电器 |
JZC1-44 AC220V |
个 |
4 |
|
6 |
熔体 |
RT28-32/4A |
个 |
7 |
|
7 |
熔断器座 |
RT28N-32 32A |
个 |
7 |
|
8 |
时间继电器 |
JSZ3A-B（通电延时0.1s-6m) AC220V |
个 |
2 |
|
9 |
时间继电器 |
JSZ3C-B （瞬动型通电延时0.1s-6m) AC220V |
个 |
2 |
|
10 |
时间继电器座 |
PF083-A /8T圆孔 |
个 |
4 |
|
11 |
热过载继电器 |
NR4-63/1.6-2.5A |
个 |
3 |
|
12 |
行程开关 |
LXK3-20S/B 不带锁 单轮 |
个 |
3 |
|
13 |
行程开关 |
LXK3-20S/BH 带锁 单轮 |
个 |
3 |
|
14 |
自复平头按钮 |
LA38-11BN 1常开1常闭 红色 |
个 |
2 |
|
15 |
自复平头按钮 |
LA38-11BN 1常开1常闭 绿色 |
个 |
3 |
|
16 |
自复平头按钮 |
LA38-11BN 1常开1常闭 黄色 |
个 |
1 |
|
17 |
1位蘑菇头式按钮 |
LA38-11 |
个 |
1 |
|
18 |
1位按钮盒 |
NPH1-10 浅灰色 |
个 |
1 |
|
19 |
2位按钮盒 |
NPH1-20 浅灰色 |
个 |
1 |
|
20 |
3位按钮盒 |
NPH1-30 浅灰色 |
个 |
4 |
|
21 |
信号指示灯 |
AD16-22DS/4 AC220V 绿色 |
个 |
3 |
|
22 |
信号指示灯 |
AD16-22DS/4 AC220V 黄色 |
个 |
2 |
|
23 |
信号指示灯 |
AD16-22DS/4 AC220V 红色 |
个 |
2 |
|
26 |
二位置锁定旋钮式开关 |
LA38-11 1常开1常闭 |
个 |
3 |
|
27 |
桥堆 |
KBPC5010 50A/10W |
个 |
1 |
|
28 |
管式电阻 |
RX20-50W100Ω±5% |
个 |
3 |
|
29 |
线槽 |
40*35白色 |
条 |
3 |
|
30 |
通用C45铝导轨 |
35*7.5*1.1mm 1米 |
条 |
3 |
|
31 |
安装螺钉 |
|
套 |
1 |
