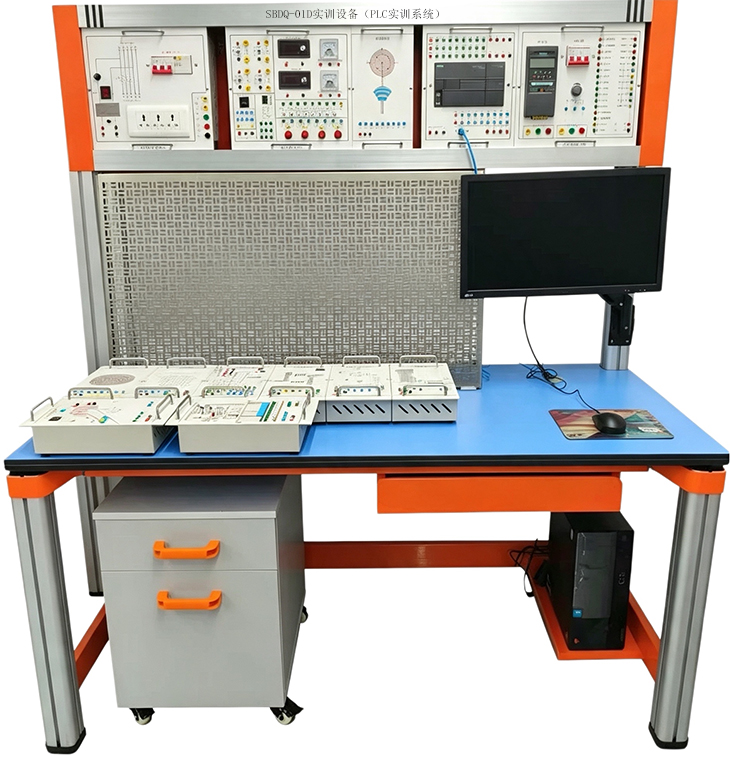

SBDQ-01D实训设备（PLC实训系统）

一、设备概述

实训设备（PLC实训系统）PLC实训室设备用于电气培训室配备，作为技能培训使用。PLC实训平台面向职业院校电气自动化技术、机电一体化技术等专业，用于开展PLC程序设计、工业网络通信、模拟量处理、变频调速、人机交互、设备故障诊断等课程教学、技能训练与技能考核。PLC实验室设备以西门子S7‑1500系列PLC为控制核心，采用模块化挂箱式实训架构，硬件单元模块化可拆卸，各挂箱通过接线插孔完成电气连接，适配班级规模化实训教学，掌握PLC的基本编程方法以及熟练使用基本的编程语言，掌握PLC的数字量输入输出模块、模拟量输入输出模块的使用方法，掌握PLC的以太网通讯的结构和特点，掌握触摸屏的组态编程方法，熟练使用PLC及各种电气配件组成PLC控制系统，熟练使用PLC及模拟实物控制对象组成各种复杂的控制系统。

序号	名称	规格	单位	数量
1	电源屏	1.电源技术要求输入AC380V,输出AC380V/220V，AC36V，DC24V,DC12V,DC5V模拟量：电压0-10V，电流0-20A。	台	1
2	主挂箱	CPU带有显示屏；工作存储器可存储 250KB代码和1MB 数据；位指令执行时间48ns；4级防护机制；PROFINET IO 控制器，支持 RT/IRT；PLC输入通道数:16输出通道数:16集成模拟量输入通道数:5；集成模拟量输出通道数:2计数器数量：6，具有PROFINET通讯口。	套	1
3	变频器	矢量控制，0.5Hz低频满转矩输出；平均无故障时间≥10万小时，支持与PLC、HMI同一软件平台进行组态、编程和诊断；单相AC220V输入，额定功率≥0.37KW。宽≤70mm，适配实训挂箱安装，挂箱后盖采用ABS塑料一次成型，使挂箱整体重量更轻，便于实训操作。	台	1
4	触摸屏	7寸彩色触摸屏，64K色，分辨率800*480，具有PROFINET通讯接口支持 MRP 和 RT/IRT ；多媒体卡插槽2个；USB接口≥3。	台	1
5	PLC试验挂箱1	1.红绿灯 2.天塔之光 3.水塔水位自动控制 4.装配流水线 5.抢答器 6.音乐喷泉。面板采用PCB覆铜板，挂箱后盖采用ABS塑料一次成型，使挂箱整体重量更轻，便于实训操作。	套	1
6	PLC试验挂箱2	1.自动成型机控 2.机械手控制 3.加工中心刀具选择控制 4.温度控制 5.直流电机控制。面板采用PCB覆铜板，挂箱后盖采用ABS塑料一次成型，使挂箱整体重量更轻，便于学生实训操作。	套	1
7	PLC试验挂箱3	1.邮件自动分检控制 2.轧钢机控制 3.自动送料装车系统 4.四节传送带 5.多种液体混合装置 6.自动售货机。面板采用PCB覆铜板，挂箱后盖采用ABS塑料一次成型，使挂箱整体重量更轻，便于实训操作。	套	1
8	小车运动单元	小车运动控制系统实物模型由小车、同步带轮传动机构、步进电机、编码器、驱动器、电容式传感器、行程开关等组成，通过传感检测、PLC编程、实现运动距离测量、传动控制、定向控制、定位控制、报警运行控制、电动控制、位置显示控制等，能实现小车的精确定位。	套	1
9	三相交流鼠笼型异步电动机	可星/三角启动，功率180W，可供电力拖动和变频器调速使用。	台	1
10	网孔板及电工相关器件	电工实训网孔板（白色400*500横三竖二支架款），钢板喷塑，配套网孔板专用卡扣和螺丝。	个	5
11	电工实训套件	要求配套电工实训套件1套包含交流接触器、辅助触头、接线端子、按钮模块、熔断器、热继电器、保护测试线XYD-2等。	套	1
12	PLC学习机	系统要求包含PLC核心单元包含PLC的中央处理器（CPU）、存储器、通信接口；24路开关量输入接口单元；带开关量输入和高速脉冲输入状态指示灯；包含24路DC24V开关量输入和1路高速脉冲输入的接线插孔带开关量输出和高速脉冲输出状态指示灯；包含16路继电器型输出接口单元16路继电器型输出、1路高速脉冲输出、2路模拟量输入和1路模拟量输出的接线插孔，12个实验用指示灯和6个不带锁按钮和6个带锁按钮。要求配套PLC编程软件，实验箱各个部分配合完成一个PLC的功能。同时配套可拆卸的模拟负载模块和虚拟仿真控制对象接口板，可以利用PLC实验箱完成PLC的编程控制实训。	台	1
13	实训桌	实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左边设有两个大抽屉（带锁），用于放置工具及资料，右边为键盘托，桌子下方为双开门柜疛，右侧设有电脑主机位，造型美观大方。规格：1700700800mm	台	1
