[产品型号]: [产品名称]:SB-801B PLC可编程控制器实训装置 [价       格]: [在线客服]:

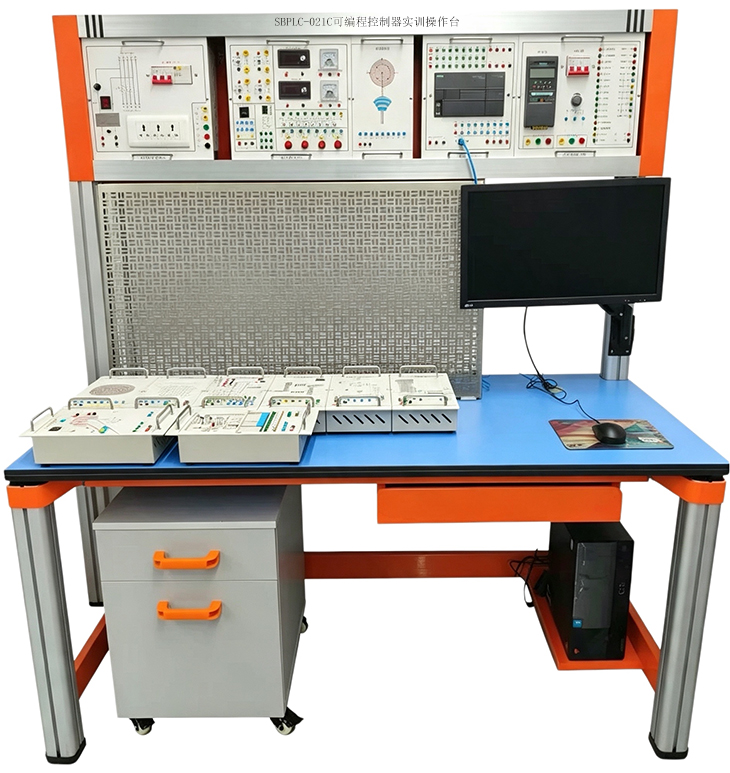

SB-801BPLC可编程控制器实训设备



1.1产品概述

PLC可编程控制器实训设备以可编程控制器(PLC)为主要器件,单元模块组合设计,结构合理,功能先进,实验方便。整套设备硬件、软件配置齐全。PLC可以通过手持编程器或转换电缆连接计算机,利用编程软件进行编程,然后对实验单元模块进行控制,从而提高学生的的综合应用能力,达到操作训练、指令训练及程序设计的目的。

1.2技术参数:

工作电源:三相五线  380V±5  50Hz

安全保护:漏电保护(动作电流≤30mA),过流保护,熔断器保护

额定功率:≤0.5KW

环境温度:-10℃~40℃;

相对湿度:≤85%

外形尺寸:1600×700×1290mm

C:FX2N-48MR

设备重量:65kg

1.3产品结构:

桌身部分: 采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。

桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。

实验屏:上下框架之间构成窗式导轨,实验单元模块可在导轨上自由组合、移动、装卸。实验屏下部是实验电源部分,装有带漏电保护器的断路器,一组DC0-30V可调稳压电源,一组DC24V开关电源,一组DC5V稳压电源,一组±DC12V稳压电源,同时电源台上装有急停按钮。

实验主机模块:外壳采用全钢精加工而成,整体环氧聚塑喷涂。模块内装有三菱可编程控制器FX3U48MR。面板采用蚀刻工艺,装有安全美观的实验插座,学生可以方便地利用迭插导线进行实验。

单元电路实验模块:选用ABS塑料,利用大型模具一次注塑成型,在银白底色的面模块上印有试验电路的彩色模拟图形,装有插座、开关及指示灯,底部盒内装有线路模块及元器件。

实验导线:所有接插件连接线均采用安全型迭接插头,为学生实验提供了极高的安全性。

1.4基本配置:

N0

配置名称

型号

规格(长×宽×高)

单位

数量

1

钢制电源实验屏

SB-801-01

1

2

钢制实训台

SB-801-02

1

3

PLC主机模块

FX3U-48MR

1

4

电机控制单元模块

SB-801B-1

1

5

天塔之光单元模块

SB-801B-2

1

6

交通灯自控与手控单元模块

SB-801B-3

1

7

水塔水位自动单元模块

SB-801B-4

1

8

自控成型机单元模块

SB-801B-5

1

9

自控轧钢机单元模块

SB-801B-6

1

10

多种液体自动混合单元模块

SB-801B-7

1

11

自动送料装车单元模块

SB-801B-8

1

12

邮件分拣机单元模块

SB-801B-9

1

13

机械手控制单元模块

SB-801B-10

1

14

皮带运输机单元模块

SB-801B-11

1

15

四层电梯单元模块

SB-801B-12

1

16

五相步进电机模拟单元模块

SB-801B-13

1

17

全自动洗衣机控制单元模块

SB-801B-14

1

18

电镀槽生产线控制单元模块

SB-801B-15

1

19

小车往返控制单元模块

SB-801B-16

1

20

X62W铣床控制单元模块

SB-801B-17

1

21

Z3050摇臂钻床控制单元模块

SB-801B-18

1

22

开关按钮单元模块

SB-801B-19

1

23

继电器单元模块

SB-801B-20

1

24

实验连接线

1

25

PLC实训资料袋

1

26

钢学生凳

2

27

配套易损器材

1

28

工程材料

1

1.5实训考核项目

电机控制

实验1:电动机直接启动

实验2:电动机正反转控制

实验3:电动机的Y-△启动

八段码显示、天塔之光

实验4:抢答器实验

实验5:优先级别判断

实验6:数值运算实验

实验7:闪烁灯光控制

实验8:发射型灯光控制

实验9:流水型灯光控制交通灯自控和手控

实验10:红绿灯自动控制

实验11:红绿灯手动控制

实验12:红绿灯开闭时间可控实验水塔水位自动控制

实验13:水池水位自动控制

实验14:水塔水位自动控制

实验15:带自诊断的水塔水位自动控制自控成型机

实验16:成型机的半自动控制

实验17:成型机的全自动控制

实验18:成型机带计数的全自动控制自控轧钢机

实验19:轧钢机的半自动控制

实验20:轧钢机的全自动控制

实验21:轧钢机带计数的连轧控制多种液体自动混合

实验22:二种液体自动混合控制

实验23:三种液体自动混合控制

实验24:三种液体自动混合加热控制自动送料装车系统

实验25:自动装车控制

实验26:自动送料装车控制

实验27:送料装车系统控制邮件分捡机

实验28:单一邮件分捡控制

实验29:多邮件分捡控制

实验30:邮件分捡的全自动控制

实验31:四层电梯控制系统

实验32:机械手控制系统

实验33:皮带运输机控制系统

实验34:全自动洗衣机控制系统

实验35:电镀槽生产控制系统

实验36:小车往返控制系统

实验37X62W万能铣床系统

实验38Z3050摇臂钻床系统
