SBGD-1122C工厂供电技术实训设备
一、概 述
工厂供电技术实训设备,工厂供配电实训实训装置是根据机械工业职业技能鉴定指导中心编写的《高级电工技术》、《电工基础（高级工适用）》、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程研制生产的。主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点教学内容进行设计开发的，通过在本实训装置中的技能训练能在深入理解专业知识的同时，培养学生的实践技能。并且本套实训装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。

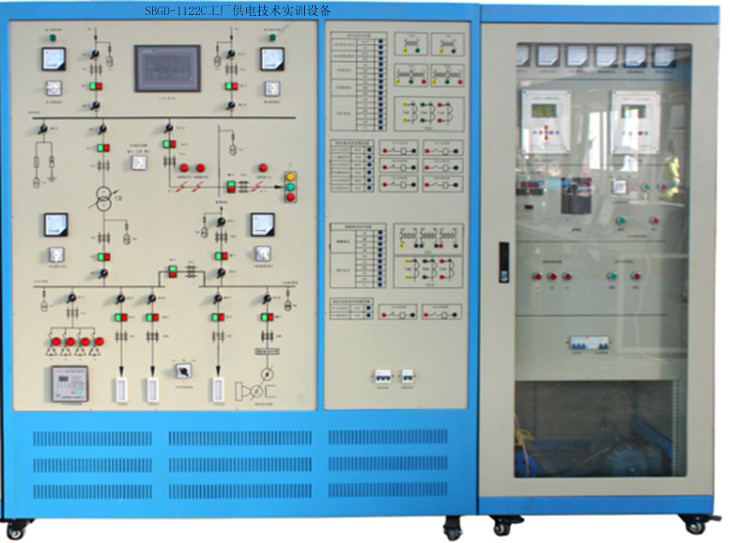

图片仅供参考，以实物具体配置为准
二、特 点
1、实用性强
本装置根据典型教学内容设计，在开发中征求了专业教师的建议、吸收了工程应用中的实际经验。比较系统地实现了工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求。学生在实训中，还能够掌握正确的电路投切操作，倒闸操作，运行控制以及各种运行方式的调整操作规程。本装置结构清晰，运行灵活，操作方便，安全可靠。为学生提高实践技能建立了一个良好的实训平台。
2、综合性强
本装置综合了与工厂供电相关的微机线路保护，备自投和无功补偿等功能。采用的是工业现场产品，线路模型和电动机模型都能较典型的模拟工厂的现场状况，有利于进行理论分析和数值分析。
3、先进性
本装置综合微机继电保护、工业触摸屏和PLC等微机职能检测控制的相关技术，采用分层分布式控制方式，组建成集控制，保护，测量和信号为一体的综合自动化实训平台。体现了当前自动化技术和通信技术在供配电网的深刻变革。
三、技术性能
1、输入电源：三相四线～380V±10% 50Hz±2%
2、整机容量：≤3kVA
3、实训台采用铁质亚光密纹喷塑，铝质面板
4、RS-485通讯接口；标准MODBUS通讯协议
5、微机保护装置测量元件精度：刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01HZ；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms
四、实训项目
1.工厂供电电气接线图的认知
（1）实训台电气主接线模拟图的认知
（2）触摸屏的正确操作
（3）电气主接线图的认知
2.工厂变配电室值班技能培训
（1）电流互感器与电压互感器的接线方式
（2）变压器有载调压
（3）线路停送电操作
（4）变压器倒闸操作
（5）母线倒闸操作
3.工厂高压线路的微机继电保护
（1）模拟系统短路
（2）微机线路保护装置参数整定操作
（3）无时限电流速断保护
（4）带时限电流速断保护
（5）定时限过电流保护
（6）★方向过电流保护
（7）过电流三相一次重合闸保护
（8）反时限过电流保护
（9）电流电压连锁保护
（10）零序电流保护
（11）零序电压保护
4.工厂供电系统的自动装置实训
（1）备用电源自动投入装置参数整定操作
（2）备用电源自动投入
（3）无功补偿装置参数整定操作
（4）无功自动补偿功能
（5）备投投入条件测试
（6）进线备投（明备用）及自适应
（7）母联备投（暗备用）及自适应
（8）无功补偿装置认知
（9）无功自动补偿
5.工厂供电的监控实训
（1）SCADA监控
（2）四遥（遥信、遥控、遥测、遥调）实验
（3）故障录波
（4）事件记录查询
五、工厂供电技术实训设备构成
|
序号 |
仪器设备名称 |
规格型号及主要技术参数 |
|
1 |
主接线模拟屏 |
高：1900mm 宽：830mm 深：750mm采用钣金结构 控制柜包括：三只指针式交流电压表（精度1.0级，量程：0～500V）；三只指针式交流电流表（精度1.0级，量程：0～5A）；数字式电秒表（1只）：测量范围0.0001S-9999.9S，测量误差≤±5×10-5×量程±1个尾数字，有连续和触动两种功能。适应空触点或5V-250V正极性电信号。连续性手动复零，触动性即可手动复零，也可随测量信号自动复零。微机线路保护装置（1只）：具有三段式过流保护，低压闭锁电流保护，单相接地保护，反时限过流保护，过电流前加速，过电流后加速，重合闸等功能；微机备自投装置（1只）：有进线备投和母联备投方式可选 ，当主进线电源模拟故障失电后，备自投装置能自动地将备用进线电源投到工作母线上，以此保证连接在工作母线上的负荷仍能正常工作，提高供电的可靠性和稳定性。 微机保护功能要求： 1.采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。 2.针对35kV及以下主变压器、配电系统馈线、电容器、电动机、变压器和备自投等而设计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能及对设备的可编程控制功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控制命令。 3.采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。 4.具有多路开关量输入和输出，可根据用户需求在标准版本上扩充开入和开出，所有的开入均为交直流两用。 5.交直流两用操作回路，自适应0.5～5A开关跳合闸电流；操作回路配置了防跳回路。 6.配置工业级宽温型160×160点阵液晶，全中文操作菜单及事故报文显示。 7.面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。 8.具有故障录波功能，可分别记录保护启动前、保护动作前各两周波，保护启动后、保护动作后各八个周波。 9.★装置具有模拟产生标准4相电压3相电流，方便地进行各种组合输出进行各种类型保护试验。每相电压可设置200V，精度:误差＜0.01V；电流三相可输出200A，精度:误差＜0.01A。相位范围: 360?，精度:误差＜0.1?； 分辨率: 0.01?。可模拟微机测控装置在各运行工况下采样值，如：停运、正常、故障等工况下电参量，在各工况状态下自动切换所设定值，配合装置正确投切一次设备。 10.具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议)， 11.两路以太网通讯（IEC60870-5-103通讯规约）。 12.整机静态功耗小于10W。 13.高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。 上位机后台监控软件，监控主机与现场智能设备采用RS485总线，Modbus-RTU协议构建底层监控网络。主要实现以下功能： 高：1900mm宽：1640mm深：750mm 采用控制屏钣金结构，一次主接线印于面板上。由35 kV，10kV，两个不同的电压等级构成 ，整个系统有两路35kV进线，其中一路正常供电，另一路作为备用，通过备自投自动切换;35kV母线出线有两路分支，一路送其他分厂，一路经总降变降压为10kV母线的进线电源1供本地使用；为了保证供电可靠性，另加一路电源作为10kV母线的进线电源2。进线电源1和进线电源2互为暗备用，分别给10kVⅠ段母线和10kVⅡ段母线供电，两者也可通过备自投自动切换。为了保证一次线路供电的可靠性，配置了微机备自投，微机线路和微机变压器保护；为了保证高压电动机的稳定运行，配置了高压电动机保护；为了提高用电质量，配置了无功补偿装置；为了实现自动化控制，配置了PC机和PLC控制器，实现了整个系统的"四遥"功能 包含如下电气元件： 7触摸屏TPC7062TI1套 PLC三菱FX3U-128M1套 断路器DZ47-3P/16A1只 断路器DZ47-2P/16A1只 指示灯AD16-22D AC220V,10只 带灯方形按钮SA16-LAMP24V红色12只 带灯方形按钮SA16-LAMP24V绿色12只 电压测量换向开关LW12D-16L/,34只 电压表6L2 10KV /100V2只 电压表6L2 35KV/ 100V2只 电力电容器BSMJ0.4-0.5-3,4只 无功补偿器 JKL5C-4,1只 负载电阻7组 管阻1欧/50W（含安装支架）5只 主变压器AC380V/(90%,95%100%,105%,110%)1台 电压互感器AC380V三相三线进/AC110V三相四线出3台 电压互感器AC380V三相三线进/AC110V三相三线出4台 电流互感器BH-0.66 5A/5A12只 电感6只 中间继电器MY2N-J DC24V20只 交流接触器CJX2-091020只 保险座RT18-32(X)-3P7个 航空插座Y36M-36TK1个 航空插座Y36M-50TK1个 接线端子若干 航空插座Y36M-4TK1个 |
|
2 |
系统控制柜 |
1、对供配电一次系统进行组态，实时显示主接线的变化； 2、实时采集、显示、存储各类电量参数； 3、对采集的各种电量量可生成实时和历史曲线和报表，以利于实验者比较、分析实验数据； 4、监视各断路器位置、保护动作出口状态；能够控制输电线路断路器的跳/合闸；5、根据采集的母线电量实现对电压、无功的自动调整。 包含如下电器元件 变频器三菱 D720 0.4KW,1套 微机线路保护,1台 微机备自投,1台 点动按键Φ22红色,6只 点动按键Φ22绿色,3只 漏电开关,4P带漏电/20A,1只 三相鼠笼电机0.18KW/380V,1台 三相同步电机0.18KW/380V,1台 电流表5A面板指针表,6只 智能电秒表HP404Z-A,1台 换向开关LW12D-16L/3,1只 |
|
3 |
变电站监控软件 |
1、概述 电力综合自动化监控系统支持基于多种通讯方式的分布式体系结构，采用对象化的设备描述方法，系统的描述由传统的面向远动的数据列表方式变为层次方式，对象层次可以任意嵌套，能够更直观更方便地反映电力系统的构成。 采用跨平台设计，支持多种操作系统： 采用 Mysql 为主数据库， 按画面管理、数据管理与在线运行的模块设计： 2、 功能特性 1） 多国语言 ◆ 支持多国语言显示，中文简体、 中文繁体与英文 ◆ 支持多国语言动态切换， 多数模块在切换语言后无须重启软件即可生效 2） 语音报警 ◆ 支持媒体文件提示 ◆ 支持 TTS 文字转语音， 支持事件提示与五防操作提示 3） 图元展示 ◆ 支持多种显示方式，饼状图、 柱状图、 仪表盘、 温度计、 图片与动画等 ◆ 支持一键将图元数据推送显示到曲线 ◆ 支持所有类型图元实现操作属性配置 ◆ 支持显示公式计算值 ◆ 支持智能关联，数据库增加删除数据后不影响已关联图元 ◆ 支持通过设备管理显示所有设备所有数据 4） 曲线展示 ◆ 支持显示实时曲线，显示时段范围 5 分钟到 60 分钟可选 ◆ 支持显示历史曲线，显示数据类型日月年最大最小平均值累计值等统计类可选 ◆ 支持显示大量数据，支持同一数据多个不同时段值同时对比显示 ◆ 支持将历史曲线所显示的数据导出到 excel 中 ◆ 支持曲线坐标范围根据数据数值自适应 ◆ 支持用户新增与编辑收藏曲线， 支持一键显示用户收藏曲线 5）报表展示 ◆ 支持根据数据生成报表和通过图元自定义报表 ◆ 支持将报表数据导出到 excel 中 ◆ 支持将报表数据显示到曲线 6） 事件查询 ◆ 支持按设备查询事件 ◆ 支持用关键字搜索事件 ◆ 支持以事件类型检索事件 ◆ 支持将事件导出到 excel 中 ◆ 支持事件逐条确认与全部确认 ◆ 支持事件标注高亮显示 7） 五防闭锁 ◆ 支持自定义五防逻辑，支持遥信遥测及公式作为逻辑闭锁条件 ◆ 支持多种运行模式，支持禁用五防闭锁或严格五防闭锁 ◆ 支持五防开票与预演 ◆ 支持五防操作语音提示 8） 定值操作 ◆ 支持定值的读取与修改 ◆ 支持压板读取与修改 ◆ 支持运行区号的读取与修改 9） 设备接入 ◆ 支持多种协议接入，南自 103、 标准 104、 自定义 Modbus、 GPS 对时规约等 ◆ 支持自定义 Modbus 的配置 ◆ 支持通过公式实现遥信合并与遥测数据统计 ◆ 采用规约系数与变比分离设计 ◆ 支持导入南思监控系统格式设备模板 ◆ 支持与系统剪切板多行复制粘贴交互 10） 数据转发 ◆ 支持多种转发协议 ◆ 支持转发协议遥控遥调 |
★供配电倒闸操作仿真训练教学软件
