数字模拟电路实验箱,数字模拟电路实验仪

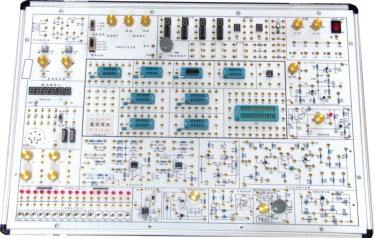

SB-SA6数字模拟电路实验箱

数字模拟电路实验室设备属技术基础实验室，承担院校电类专业（电子信息工程、电子信息科学与技术、计算机科学与技术、应用电子）的《电子技术实验（一）》课程的实验教学任务；非电类专业（给水排水工程、机械设计制造及其自动化）的《电工电子学基础》课程的课内实验教学任务。
电子技术实验实训室设备主要功能:面向应用电子技术专业，可承担“模拟电子技术”、“数字电子技术”两门专业课的实践教学任务。实训项目:模拟电子技术实验箱可进行负反馈放大电路、集成函数信号发生器、RC正弦波振荡器和稳压电路设计等实验实训；数字电子技术实验箱可进行各类触发器、计数器、寄存器、组合逻辑电路、A/D转换等实验实训。实训目的:通过模电、数电实验实训，学生可对模拟电子技术和数字电子技术有更深入的理解，初步掌握分析、设计、调试模拟电路、数字电路的基本技能。

数字模拟电路实验箱是根据教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。

一、系统特点

1、扩展性强、实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口，输出显示接口、测量单元、实验扩展区，及实验模块电路，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。

2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力。

3、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；

4、电源输出均有过流保护，自动恢复功能。

5、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。

二、系统组成

1、电源：输入：AC 220V±10%，50HZ

输出：※DC：+5V， I ≥1A

※DC：±12V，I ≥0.2A

※DC：-5V～-12V可调， I ≥0.2A

※DC：＋5V～＋27V可调，I ≥0.2A

以上各路输出均有过流保护，自动恢复功能

※AC V:7.5V×2；AC I≥0.15A

2、直流信号源：双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调.

3、函数发生器：输出频率：2Hz～90KHz，分四档

可输出方波（ 0～20V）、三角波（ 0～15V）、正弦波（ 0～10V）

4、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

5、固定频率脉冲源10路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

6、数字LED显示：

（1）LED0～LED3由4位七段共阴LED数码管及二～十进制译码器组成

（2）LED4～LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。

7、十二位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

8、十二位逻辑电平指示灯：指示灯亮表示高电平‘1’，指示灯灭表示低电平‘0’。

9、BCD码拨码盘1组、可产生四组BCD码数字信号

10、四位数字频率计：测量范围 0～1MHz，用作测量方波、三角波、正弦波；

11、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。

12、电位器组：1K、10K、100K、1M各1只；

13、开放式实验区（元件库）：提供9只锁紧插座（3只14芯、5只16芯），另1只40芯锁紧插座，1只8芯圆孔IC座。提供电阻、电容、二极管、三极管、三端稳压块等元件。
