太阳能光热教学实验平台 > 行业新闻 >维修电工实训考核设备
2023年5月22日

太阳能光热教学实验平台

SBT-JXA-2太阳能光热教学实验平台



一、太阳能光热教学实验系统特点

1.新颖性:以前沿技术为导向,与实验相结合。

2.开放性:开放式设计,用户可以利用装置资源进行二次设计。

3.实用性:采用准实物设计。

二、太阳能光热教学实验台的组成

1.太阳能系统:太阳能真空管式集热器、蓄热水箱

2.太阳能系统:太阳能平板式集热器、蓄热水箱

3.实验控制系统操作台

4.热水系统:水龙头

5.太阳能集热性能测试系统

6.配套管件

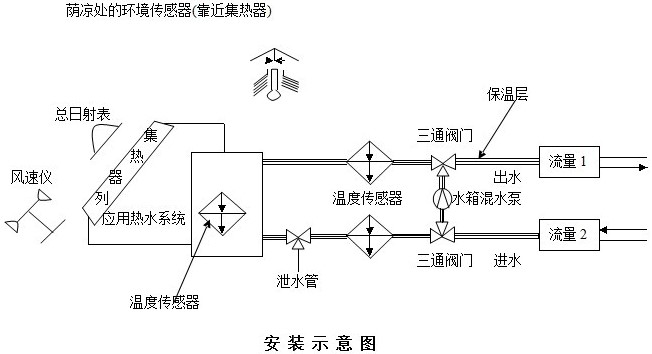

三、实验台系统图

1.太阳能光热系统

2.太阳能光热+生活热水

四、太阳能光热教学实验台的主要功能

1.掌握太阳能系统的基本原理,使学生理解各个部件的用途。

2.太阳能热水系统、太阳能+热水系统。

3.分析当地全年不同的室外条件下,利用太阳能制备生活热水、太阳能供暖的可行性和经济性,掌握其基本规律,为进一步地深入研究、应用积累实验数据。

4.对在相同的热负荷条件下,调整太阳能集热器面积、蓄热水箱容积,找出最佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。

5.根据进出口温度不同,分析全年热泵系统的COP,确定太阳能+水源热泵空调冷热源系统比例。

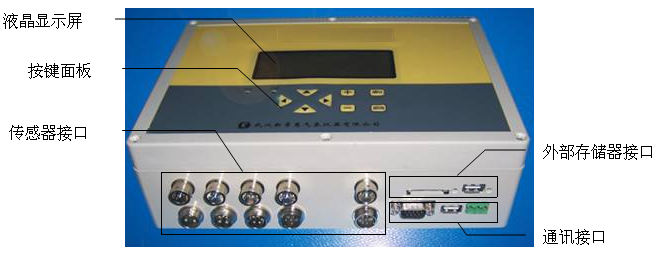

五、太阳能集热器性能测试系统

该测试仪是满足国标GB/T20095-2006要求的一款热水检测仪系统,产品还可以长期工作于热水工程中,对整个系统进行在线监测,随时对系统内的热性能进行诊断和报警,并提供运行数据。

5.1、产品测试范围

5.1.1 家用太阳能管式热水器

5.1.2 家用太阳能平板式热水器

5.1.3 太阳能热水工程

5.2、产品运行环境

5.2.1 环境温度   -40℃60℃

5.2.2 相对湿度   ≤90%

5.2.3 适用电源   220V±10%),50Hz(±2%),或无电源地区

5.3、技术指标及特点

太阳辐射

A.通道数:2通道(总辐射)

B.测量范围:02000W/m2

C.测量精度:小于5%

D.显示分辨率:1 W/m2

E.显示内容:瞬时值,小时累计量,日累计量等

水箱温度

A.通道数:3

B.测量范围:-20150

C.测量精度:±0.2

D.显示分辨率:0.1,不锈钢封装,4*40mm,全密封,防腐,放水

环境温度

A.通道数:1

B.测量范围:-4070

C.测量精度:±0.2

D.显示分辨率:0.1,不锈钢封装,4*40mm,全密封,防腐,放水,带防辐射罩

进出水流量

A.通道数:2

B.测量范围:0.21.2(立方米/小时)

C.耐水温:0---120

D.测量精度: 0.5%

环境风速

A.通道数:1

B.测量范围:070/

C.测量精度:±0.3/

5.3.1 标准RS232接口与管理微机有线连接(增加驱动器通讯距离达200米),实时传送采集数据,并可下载数据存入微机。

5.3.2 太阳热水集热性能测试系统管理软件一套。此软件支持(GB18708 GB/T19141GB/T20095-2006太阳热水系统性能评定规范)等国标要求,自动打印检测报告,在windows2000以上环境即可运行,实时显示各路数据,检测数据自动存储(存储时间可以设定),自动绘制太阳能热水系统的热量与太阳辐照量的曲线图,与打印机相连自动打印,数据存储格式为EXCEL标准格式,可供其它软件调用。

5.3.3 太阳热水集热性能测试系统采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据,数据采样率高于0.5/通道,工业控制标准设计,便携式防震结构,大屏幕液晶显示屏,轻触薄膜按键,操作简单。

5.3.4 外观尺寸:金属外壳350×150×300mm)。

5.3.5 数据存储容量:4000条数据。

5.3.6 数据存储内容:时间(真太阳时间),太阳辐射(顺时功率,日累计量),温度(环境温度,水温,集热器温度),风速,流量等信息。

5.3.7 显示内容:时间(真太阳时间),太阳辐射(顺时功率,日累计量),温度(环境温度,水温,集热器温度),风速,流量等信息。

5.3.8 系统结构:便携式结构,所有检测仪表放入二台箱内,便于检测人员现场测试。

5.4、智慧教室综合测控系统

该系统采用一体化设计,要求所有功能集中在一块核心控制器上,禁止采用多种模块拼装,确保使用人员的人身安全及设备安全的性能指标

(一)、虚拟示波器所需实现的功能:50MHz   2路波形测量功能;

(二)2路逻辑分析仪功能;

(三)1路任意波形信号发生器输出;

200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。

(四)2PWM脉冲信号发生器:可设置频率、占空比。

(五)、万用表功能

1、万用表的电阻测量功能;

2、万用表的直流电压测量功能;

3、万用表的交流电压测量功能;

4、万用表的交流电流测量功能;

(六)、人机界面功能

*1、人机界面显示所测量的波形,并显示相应的量测值;

*2、可通过点击界面按钮,将所测量的波形插入实验报告模板中;

*3、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下;

(七)、实验室安全监控功能

1、环境参数测量:可同时测量显示温湿度、CO2浓度和PM2.5

2、电气参数测量:可测量控制台电压电流,并计算出功率;

3、过流、过压、欠压(阀值可设置)报警跳闸保护;

4、安全防护:实验室环境安全监控装置(PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常(火警)报警);5、节电功能:长期无人实验时,自动关闭总闸开关,实现安全和节电效果;

六、太阳能光热系统实验台基本配置

序号

设备名称

型号

数量

单位

1

太阳能管式集热器



1.6

m2

2

太阳能平板集热器



1.5

m2

3

固顶台架(可调倾角)



1

4

蓄热水箱(保温50mm橡塑)

0.3

1

5

管道



1

6

太阳能场地施工

3 m2屋顶

1

7

太阳热水集热性能测试系统

PH-1

1

8

太阳总辐射传感器

JYZ-5V-V2

1

9

精密温度传感器(-40150,

精度:±0.1,低温型,不锈钢封装,4*40mm,全密封,防腐,放水,太阳能热水器专用)

PTWD-2A

3

10

环境温度传感器(带防辐射罩)

PTWS-5V-M

1

11

数字风速传感器

WS-5V-M

1

12

太阳热水系统监控软件

SBT-2A

1

13

传感器支架(钢制结构)

SBT-ZJ1

1

14

数据通讯线缆及传感器连接线缆

标准

1

七、实验项目

1.太阳能集热能量转换原理

2.太阳能集热管特性测试

3.环境对光热转换的影响

4.太阳能热水器功能实验

5.环境风速对集热性的影响

6.太阳能热水系统管路连接实验

7.平板型集热器的工作原理

8.真空管型与平板型集热器的性能对比实验

八、技术资料

提供仪器设备的安装手册、操作手册、等技术文件及产品合格证、质量保证书等全套资料。

九、技术服务

质保与维修:提供一年保修,终身维修,终身提供软件免费升级。

十、检测内容

系统执行国标GB/T18708 GB/T19141GB/T20095-2006太阳热水系统性能评定规范等要求方法测试(热性能:日有用得热量,升温性能,储水箱保温性能等指标)
