SBDQ-1型电机及电气控制实验实训装置
一、概述
电机及电气控制实验实训装置适用于机电类、电子类等各种专业的《电工技术》《电工学》《电机学》《电机与拖动基础》《电力拖动及控制》《电气控制技术》《电气控制设备》等多门课程的实验和实训。电机及电气控制实验实训设备要求采用组合式结构，使用方便、灵活、安全。可进行各种 典型电机工作性能和机械特性的测定，以及常用电气控制线路的训练和考核。

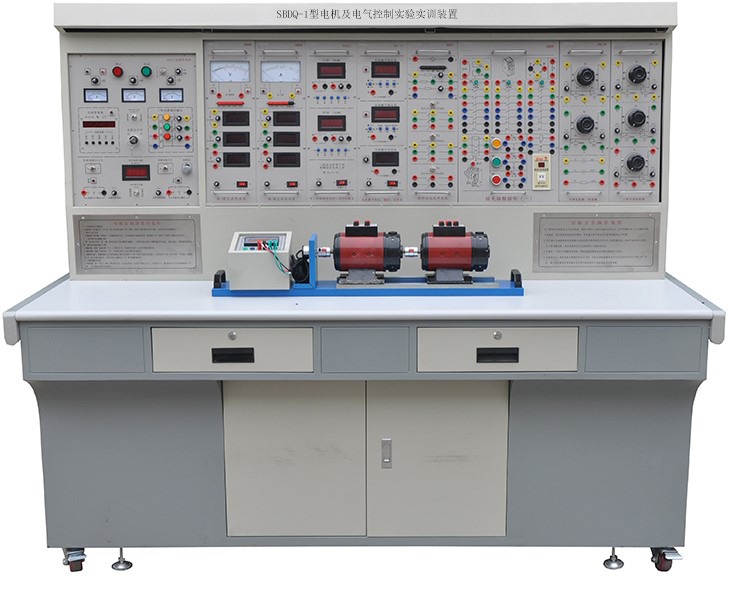

（图片仅供参考，具体以配置实物为准）
二、特点
1、综合性强 本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。
2、适应性强 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
6、开放性强 控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
三、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：1850×73×160cm3
四、实验项目
(一)直流电机实验
1.认识实验
2.直流并励电动机
3.直流发电机
3.直流电动机转动惯量测试
(二)变压器实验
1.单相变压器
2.三相变压器
3.三相变压器联接组别的判定
4.单相变压器并联运行
(三)异步电机实验
1.三相鼠笼异步电动机工作特性
2.三相异步电动机启动与调速
(四)同步步电机实验
(1) 三相同步发电机的运行特性
(2) 三相同步发电机的并网运行
(3) 三相同步电动机
(4) 三相同步电机参数的测定
(五)电动机机械特性测定
1.直流并励电动机在各种运转状态下的机械特性
2.三相异步电动机在各种运行状态下的机械特性
3.三相异步电机M-S曲线测绘
(六)微特电机实验
1.直流伺服电机实验
2.旋转编码器实验
（七）继电接触控制与电力拖动（电气控制）实验
1.三相异步电动机点动和自锁控制线路
2.三相异步电动机正反转控制线路
3.三相异步电动机Y-Δ降压启动控制线路
4.三相异步电动机能耗制动控制
5.两台三相异步电动机启动顺序控制
6.三相线绕式异步电机启动控制线路
五、装置的基本装备
1、DQ01B电源控制屏(铁质喷塑结构，铝质面板)
(1) 交流电源
提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。
(3) 人身安全保护体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
（4）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(5) 控制屏正面大凹槽内，设有两根圆钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03-1不锈钢电机导轨、光电编码器测速系统及智能数显转速表
包括测速光电编码器及固定电机的钢导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。
4、DQ05三相组式变压器
三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A
5、DQ07 直流复励发电机 （220V、1.1A、185W、1600r/min）
6、DQ09 直流（他）并励电动机 （220V、1.1A、185W、1600r/min）
7、DQ10三相鼠笼式异步电动机（（220V/△，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）
8、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380 RPM，功率120W ,电流0.6A，绝缘等级E）
9、GDQ12线绕式异步电机起动与调速电阻箱
提供0、2欧、5欧、15欧，35欧四档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。
10、DQ14三相同步电机
作为发电机使用时PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，绝缘等级E级。
（作为电动机使用时，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，绝缘等级E级。
11、DQ19校正直流测功机（220V、2.2A、 355W、1500r/min）
即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。
12、DQ22直流数字电压、毫安、安培表(三只)
直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-300V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级，具有超量程报警、指示及切断总电源等功能。
13、DQ25单三相智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
14、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
15、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
16、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。
17、DQ31C熔断器及开关板
由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。
18、DQ32旋转灯、并网开关、同步机励磁电源
由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～40V/2.5A可调>组成。
19、DQ44数/模交流电流表（四只）
由三只数字交流电流表和一只指针式精密交流电流组成。 测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。
20、DQ45数/模交流电压表（四只）
由三只数字交流电压表和一只指针式精密交流电流组成。 测量范围0～450V，量程自动判断、自动切换，精度0.5级，四位数码显示。
21、DQ34 转矩转速输出功率测试仪
22、DQ39继电接触控制(一)
提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板设有摇臂结构，可看到具体器件并对可需要调节的器件进行调节。
23、结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
六 、电机及电气控制实验实训设备配置清单
|
序 号 |
编 号 |
名 称 |
数量 |
|
1 |
DQ01B |
电源控制屏 |
1套 |
|
2 |
DQ02 |
实验桌 |
1张 |
|
3 |
DQ03-1 |
固定电机导轨、光码盘测速系统及智能数显转速表 |
1件 |
|
4 |
DQ05 |
三相组式变压器 |
1件 |
|
5 |
DQ07 |
直流复励发电机 |
1台 |
|
6 |
DQ09 |
直流并（他）励电动机 |
1台 |
|
7 |
DQ10 |
三相鼠笼式异步电动机 |
1台 |
|
8 |
DQ11 |
三相线绕式异步电动机 |
1台 |
|
9 |
DQ14 |
三相同步电机 |
1台 |
|
10 |
GDQ12 |
线绕式异步电动机起动与调速电阻箱 |
1件 |
|
11 |
DQ19 |
校正直流测功机 |
1台 |
|
12 |
DQ22 |
直流数字电压、毫安、安培表（三只表）（注：按实验要求每套需配2件） |
2件 |
|
13 |
DQ44 |
数/模交流电流表（四只表） |
1件 |
|
14 |
DQ45 |
数/模交流电压表（四只表） |
1件 |
|
15 |
DQ25 |
单/三相智能功率、功率因数表 |
1件 |
|
16 |
DQ26 |
三相可调电阻器（每组90Ω*2/1.3A） |
1件 |
|
17 |
DQ27 |
三相可调电阻器（每组900Ω*2/0.41A） |
1件 |
|
18 |
DQ29 |
可调电阻器、电容器 |
1件 |
|
19 |
DQ31 |
波形测试及开关板 |
1件 |
|
20 |
DQ32 |
旋转灯、并网开关、同步机励磁电源 |
1件 |
|
21 |
DQ34 |
转矩转速输出功率测试仪 |
1件 |
|
22 |
DQ39 |
继电接触控制(一) |
1件 |
|
23 |
|
实验连接线及附件 |
1套 |
|
24 |
|
凳子 |
2 |
|
25 |
|
实验指导书（纸质+电子档） |
1套 |
|
26 |
|
螺丝刀，14扳手及相关易损配件） |
1套 |
