[产品型号]:SBXNY-PV06 [产品名称]:太阳能光伏发电实验装置 [价     格]: [在线客服]:

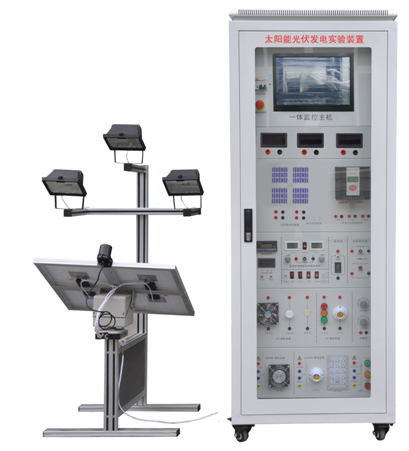

SBXNY-PV06太阳能光伏发电实验装置



一、系统实训应用范围:

太阳能光伏发电实验装置主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。实验系统各部分通过电缆连接,可组成一套既能演示又能动手设计、安装、调试的光伏发电实训系统。


二、技术参数

2.1、太阳能电池板

太阳能电池板采用阵列组装形式,主要采用4块(或更多)小型太阳能电池板组建,可实现太阳能电池板的并接方式和串接方式,进而提供大电流或大电压的两种太阳能电池板组网方式。

最大输出功率:4*10W

开路电压:21.24V(并联),4*21.24V(串联)

短路电流:4*0.75A(并联),0.57A(串联)

2.2、自动跟踪单元

跟踪方式:双轴全自动跟踪; 精度:±0.5°

水平回转角度:360° ;俯仰角度:180°

控制器供电:DC 12V 蓄电池

电机供电电源:DC 12V AC-DC电源模块

2.3、照度计

量程:0-225Lx200-2250Lx2000-22500Lx20K-225KLx225000Lx)自动切换量程。

2.4、含有电压表、电流表、温度表及湿度表

直流电压表0-200V、直流电流表2A各两只

交流电压表0-500V、交流电流表5A各一只

温度、湿度表:温度测量范围:-50℃-+70℃  湿度测量范围:20%-90%

2.5、蓄电池容量55Ah、电压12V

2.6、环境监测模块技术指标

含有照度计、温度表、湿度表,单片机时钟系统,实现时间的显示

2.713寸工控一体机,带触摸功能

C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器

主 板:Intel M11工控固态节能主板

内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB

硬 盘:24G SSD固态硬盘

显 卡:集成Intel  HD Graphics核心显卡,提供VGALVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。

声 卡:集成ALC662 6声道高保真音频控制器

网 卡:集成1RTL千兆网卡,支持网络唤醒、PXE功能。

电 源:外置电源(100V220V宽幅电压,全球通用)

显示屏:13LED工控屏 分辨率:1024*600

触摸屏:台湾军工Touchkit 4线触摸屏,透光率高;性能稳定,触摸灵敏

整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)

1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out(绿色),1* Mic(红色)

2*COM串口,1* 12V DC_JACK输入接口

系统状态:

太阳能控制器(带报警功能):

输入电压、电流、功率的数据显示及动态曲线显示

输出电压、电流、功率的数据显示及动态曲线显示

蓄电池:电压数据显示及动态曲线显示

2.8、太阳能离网发电模块技术指标

波型类别:纯正弦波

输入电压:DC9.7-14.4V

输出电压:AC220±5%5V

欠压保护:9.6V±0.2V

过压保护:14.4V±0.2V

输出功率:100W

峰值功率:300W

输出波形:正弦波

2.9、太阳能并网发电模块技术指标

并模块具有DCDCDCAC两级能量变换的结构。DCDC变换环节调整光伏阵列的工作点使其跟踪最大功率点;DCAC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。

系统面板设有用来测量DCAC相关参数的多个测试端口,可测量DC-DC电压电流变化和DC-AC逆变过程中的电压电流及曲线变化和波形对比。

2.9.16级功率搜索功能

在自动调整的过程中,会看到LOW灯不停的闪烁,功率会由0作为起点,向最大功率点加大输出功率,重启最多为6次,然后进入功率锁定状态,锁定时ST灯长亮。

在进行6级功率搜索程序时,所需的时间为10分钟。

宽电压输入:15-32VDC

输出功率  400W

二级功率变压转换

高频双向并网,单向并网功能

高频直接调制,AC半波合成

双向并网方式:直接负载消耗,逆向传输AC电流

单向并网方式:直接负载消耗,禁止逆向传输AC电流

2.9.2、多频率输出功能,可适用于50Hz/60Hz频率的AC交流电

频率范围:45Hz~63Hz

直接连接到太阳能电池板(不需要连接电池)

2.10、太阳能控制器技术指标:

控制器相关参数:(12V/24V自动切换系统)

1)具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制

2)采用了串联式PWM充电主电路,使充电回路的电压损失较使用二极管的充电电路降低近一半,充电效率较非PWM 3%-6% ,增加了用电时间;过放恢复的提升充电,正常的直充,浮充自动控制方式使系统有更长的使用寿命;同时具有高精度温度补偿

3)欠压电压:12.0V×2/24V

4)超压保护:17V ×2/24V

5)过载、短路保护:1.25   倍额定电流60, 1.5倍额定电流5秒时过载保护动作, ≥3倍额定电流短路保护动作

6)总额定充电电流:10A

7) 浮充:13.6V×2/24V;(维持时间:直至降到充电返回电压动作)

8) 控制方式:充电为  PWM 脉宽调剂

控制器主要功能:

1)太阳能电池板工作状态(欠压、运行)

2)蓄电池工作状态(过充、过放、充电)

3)蓄电池电量指示(25%50%75%100%

4) 输出模式设置(普通,光控,时控)

5) 蓄电池充电电流,电压监测。

  2.11、负载单元

1DC12V直流负载五组。(感性负载3组,阻性负载2组)

1)感性负载有:12V直流风扇、12V直流电机、12V蜂鸣器

2)阻性负载有:12V交通灯、3W LED

2AC220V交流负载四组。(感性负载1组,阻性负载3组)

1)感性负载有:220V直流风扇

2)阻性负载:220V交通灯.220V 3WLED灯、220V28WLED

3)可调稳压电源(0-12V0-1A)。

根据要求可升级为0-30V0-5A的可调恒压恒流稳压电源。

4)可调电阻箱技术参数如下:

1)阻值范围:10-99.99K

2)误差范围:±1%

5USB接口电压输出:可为电子设备提供5V直流稳压电源。

三、可完成的实验内容:

实验一 太阳能电池板特性实验系列

1-1、太阳能电池板开路电压测试实验

1-2、太阳能电池板短路电流测试实验

1-3、太阳能电板I-V特性测试实验

1-4、太阳能电池板最大输出功率计算实验

1-5、太阳能电池板填充因子计算实验

1-6、太阳能电池板转换效率测量实验

1-7、开路电压与相对光强的函数关系实验

1-8、短路电流与相对光强的函数关系实验

1-9、太阳能电池板P-V特性测试实验

1-10、太阳能电池板暗伏安特性测试实验

1-11、太阳能组件输出特性测试实验

1-12、串联电阻对填充因子的影响测试实验

1-13、并联电阻对填充因子的影响测试实验

1-14、太阳能电池光谱特性测试实验

1-15、太阳能电池板的串联开路电压测试实验

1-16、太阳能电池板的串联短路电流测试实验

1-17、太阳能电池板的并联开路电压测试实验

1-18、太阳能电池板的并联短路电流测试实验

1-19、负载特性测试实验

实验二 太阳能自动跟踪实验系列

2-1、逐日系统原理实验

2-2、太阳光跟踪定位传感器原理实验

2-3、环境对光伏转换影响实验

2-4、跟踪控制器操作实验

2-5、传动执行机构接线实训

2-6、太阳能光控跟踪实验

2-7、太阳能光控-时控跟踪实验

2-8、太阳能电池组件环境监测实验

实验三 太阳能蓄电池控制器实验系列

3-1、太阳能蓄电池充电控制实验

3-2、控制器充放电保护实验

3-3、蓄电池电压、电流测试实验

3-4、蓄电池电量估测实验

3-5、控制电池电流流入、输出实验

3-6、控制器环境温度测量实验

3-7、控制器光控-时控输出实验

实验四 太阳能应用实验系列

4-1、太阳能交、直流风扇实验

4-2、太阳能路灯实验

4-3、太阳能警示灯实验

4-4、太阳能充电器实验

4-5、太阳能可变阻抗负载实验

实验五 太阳能负载实验系列

5-1、最大输出电流实验

5-2、最大输出功率实验

5-3、在不同恒压状态下电流特性

5-4、在不同恒流状态下电压特性

实验六 太阳能光伏逆变器实验系列

6-1、逆变器的工作原理分析实验;

6-2、输出电压、电流测试实验;

6-3、最大输出功率的估算实验;

6-4、过载或短路保护演示实验;

6-5、输入电压防反接演示实验;

6-6、输入电压范围测试实验;

6-7、转换效率计算实验;
